8pcs CD74HC4067 High Speed CMOS analizzatore digitale a 16 canali analogico/digitale 2V-6V

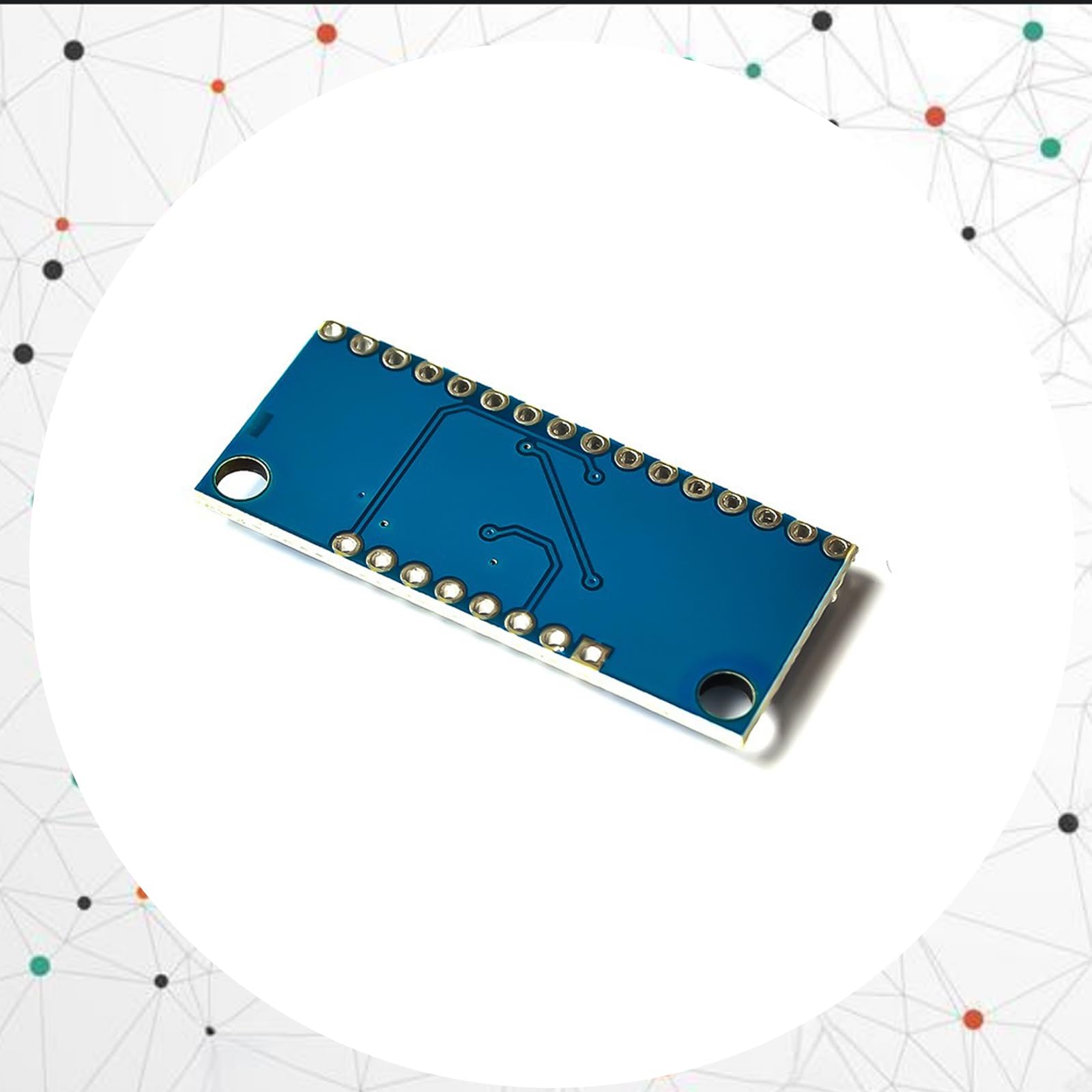

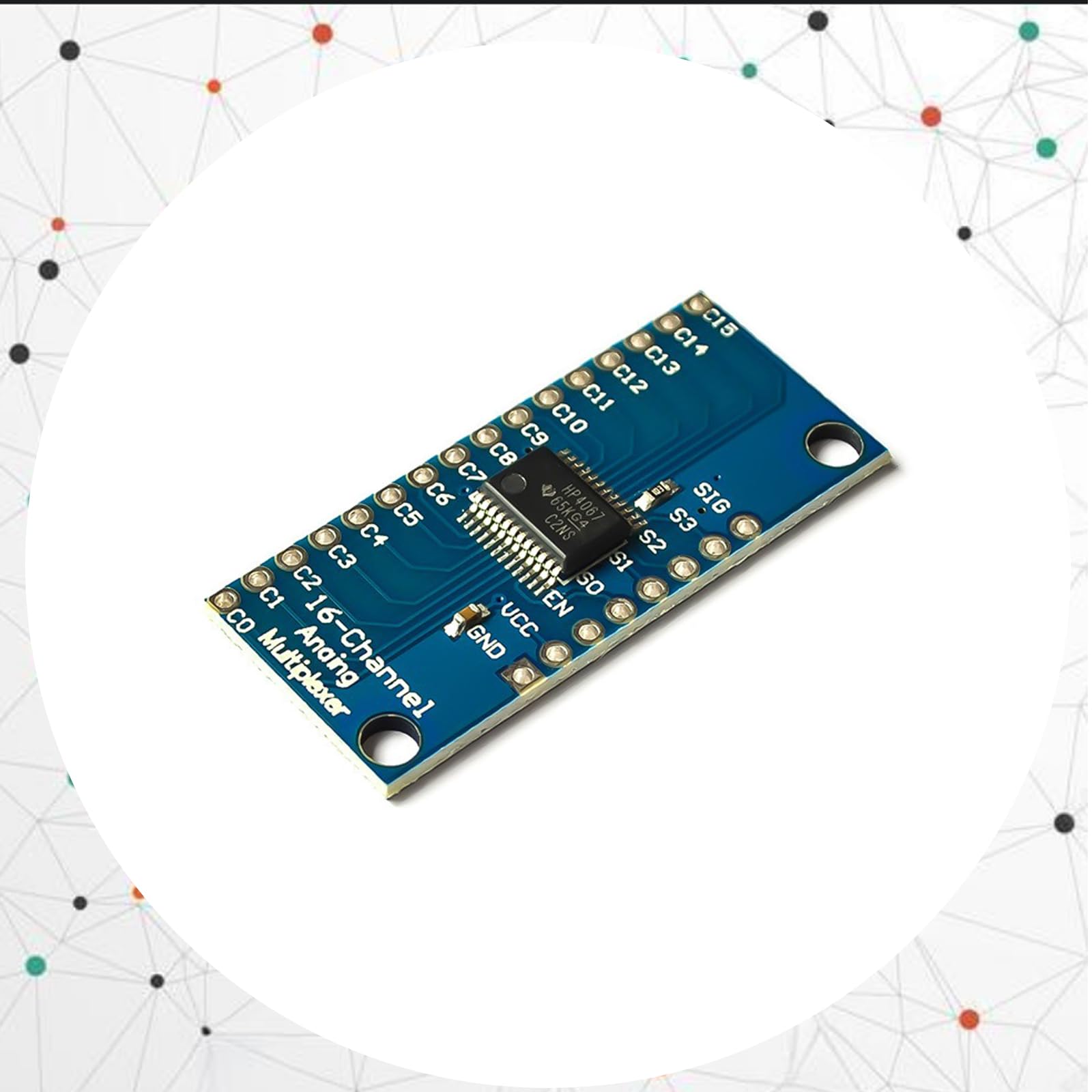

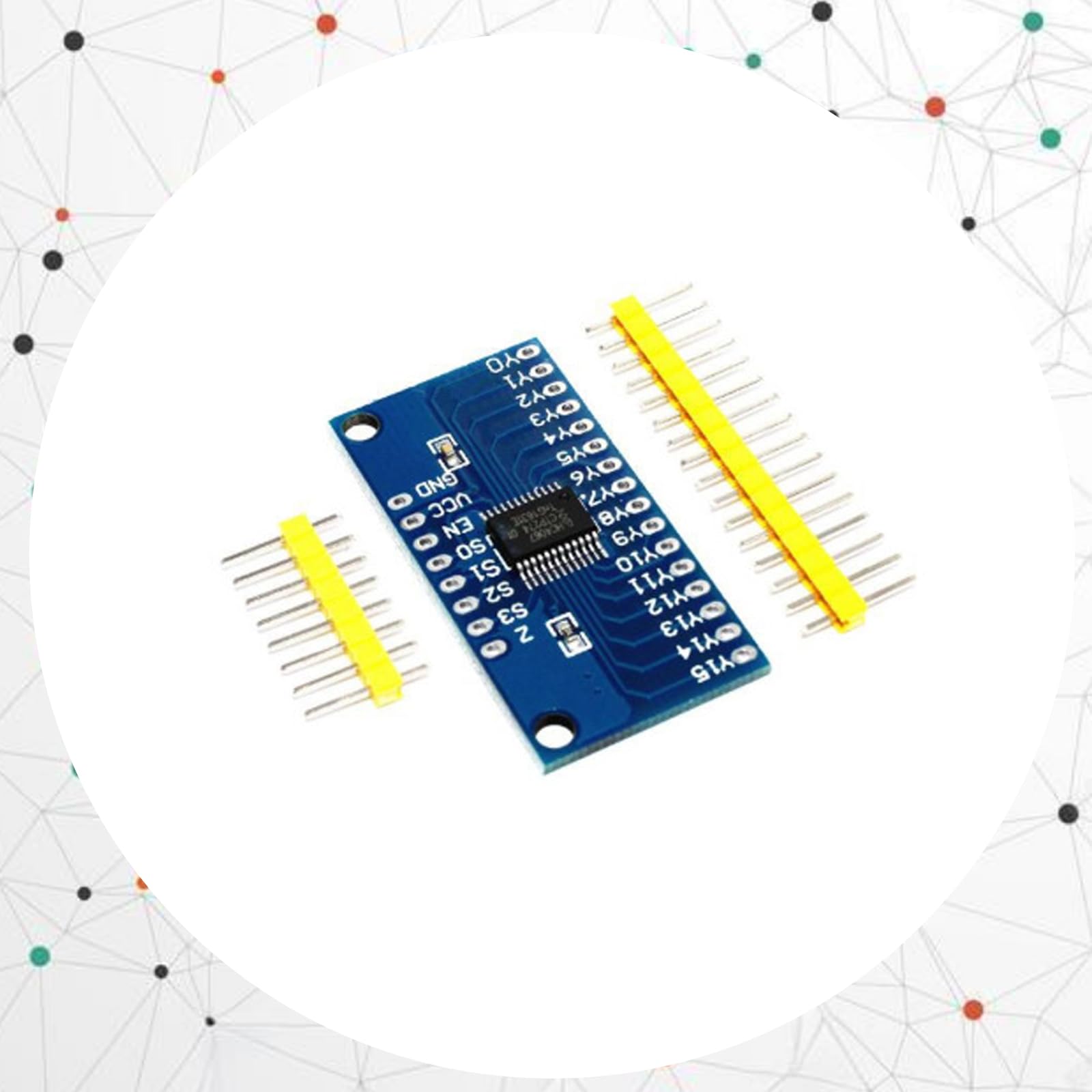

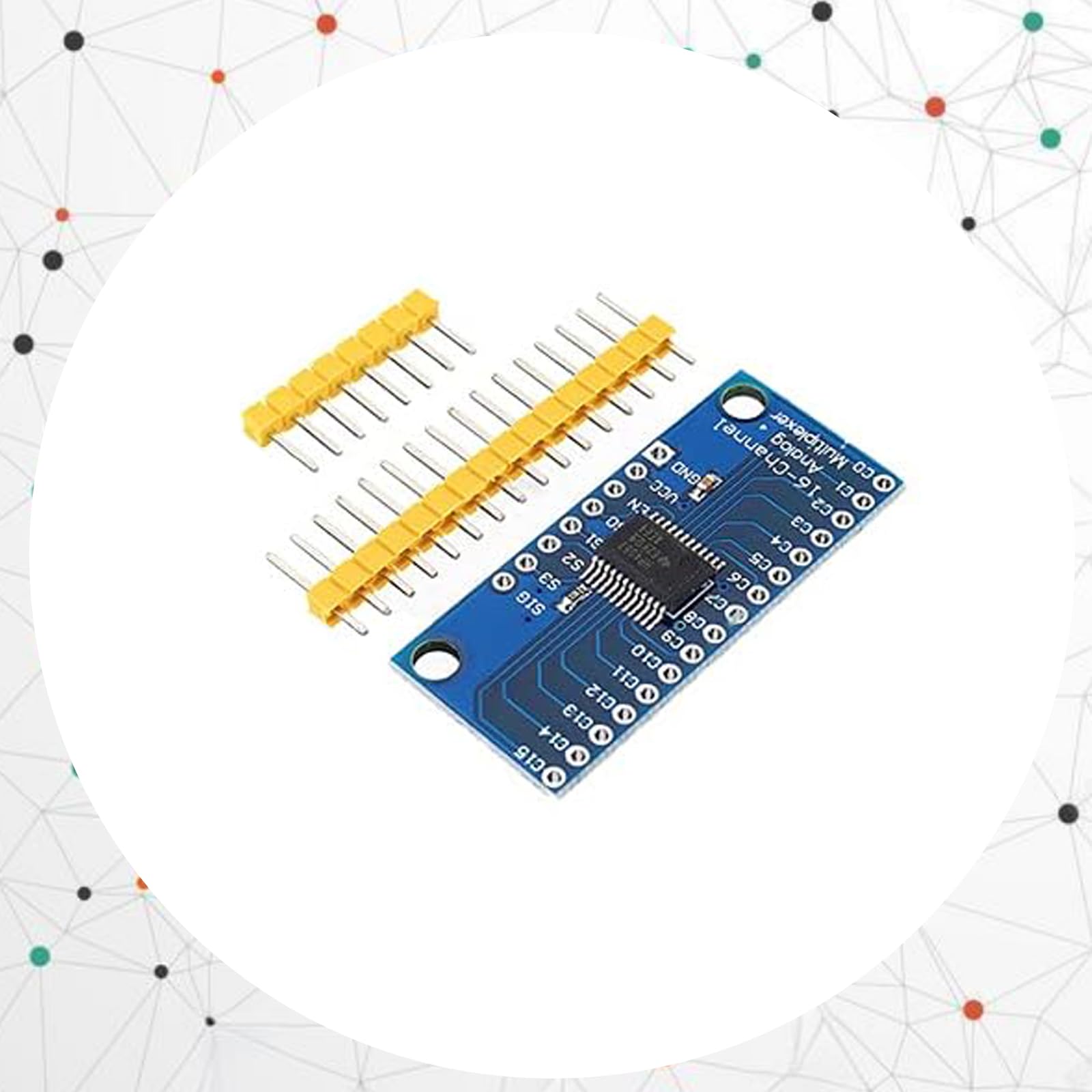

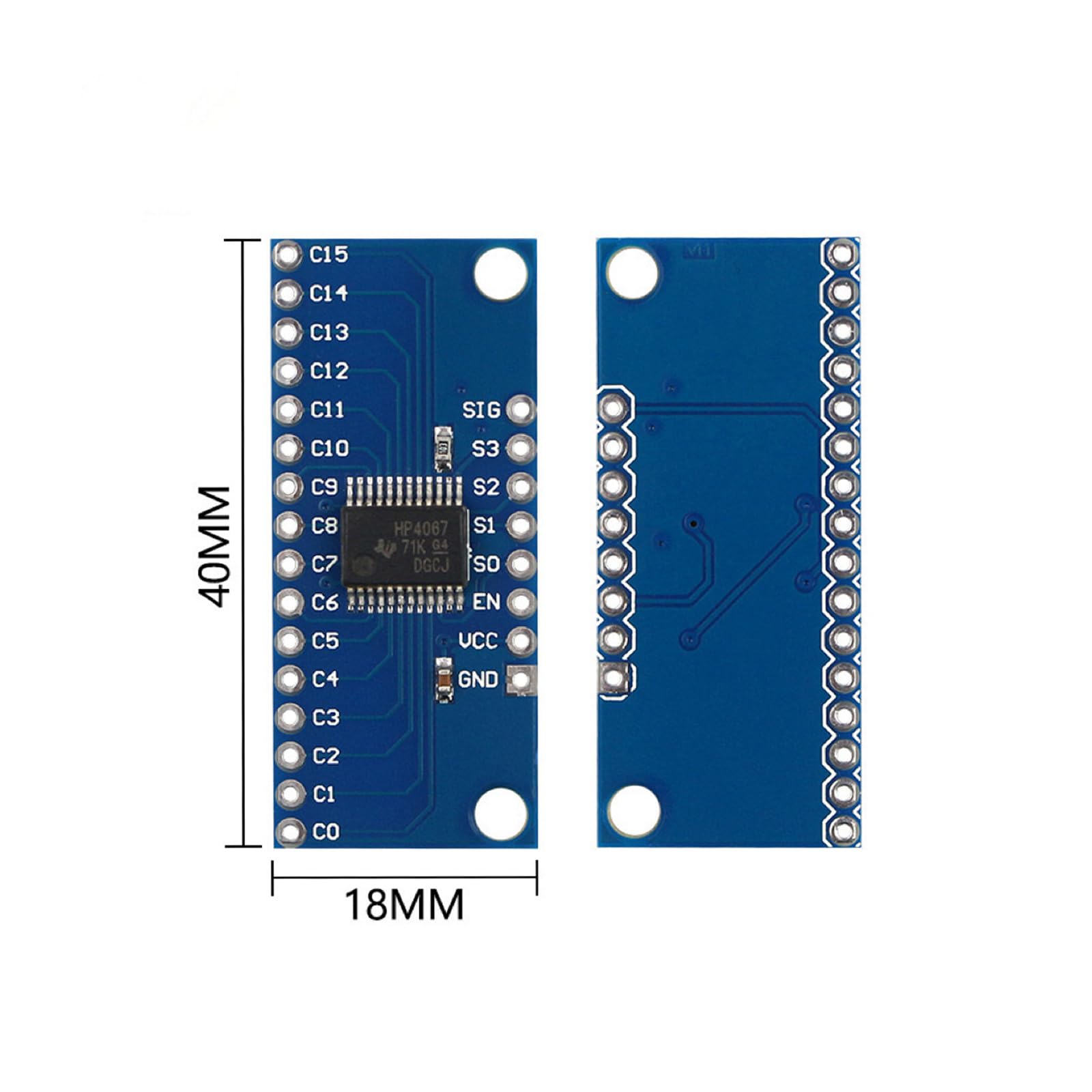

- ※: si tratta di una breakout board per il pratico multiplexer analogico/digitale a 16 canali/demultiplexer CD74HC4067
- ※:Questo chip è come un interruttore rotante. Dirige internamente il pin comune (COM nello schema elettrico, SIG sulla scheda) a uno dei pin a 16 canali (CHANxx)
- ※:Funziona sia con segnali digitali che analogici (la tensione non può essere superiore a VCC) e i connettori funzionano in entrambe le direzioni. Per controllarlo, collegare quattro uscite digitali ai pin di selezione dell'indirizzo del chip (S0-S3) e inviargli l'indirizzo binario del canale desiderato.
- ※: utilizzare l'interruttore di segnale analogico a 16 canali CD74HC4067; ingresso segnale analogico: C0-C15 16 canali.
- ※:Gli interruttori interni sono bidirezionali, supportano le tensioni tra massa e VCC, hanno una bassa resistenza "on" e una bassa perdita di "off", e per evitare diafonia, eseguire "break-before-make". La scheda rompe anche il pin "abilitabile" del chip che, quando viene guidato in alto, separa completamente il pin comune
